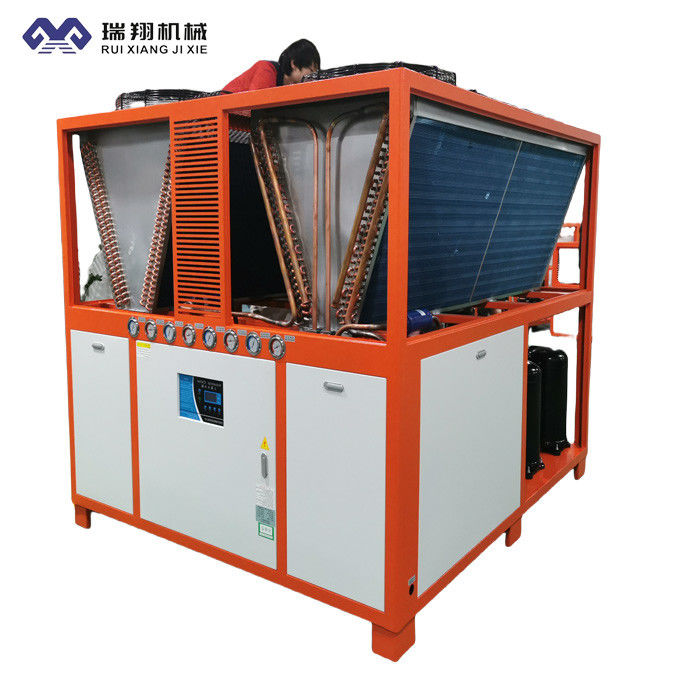

Chiller à eau refroidi à air de 100 chevaux utilisant le compresseur Danfoss
Description du produit:
Le refroidisseur à rouleaux refroidi à l'air est un dispositif utilisé dans les systèmes de réfrigération et de climatisation qui utilise la technologie du condensateur refroidi à l'air et du compresseur à rouleaux.
Les refroidisseurs à rouleaux refroidis à l'air utilisent un condenseur refroidi à l'air pour dissiper la chaleur.Il refroidit et convertit le gaz réfrigérant à haute température et haute pression en liquide à haute pressionLes refroidisseurs traditionnels utilisent généralement un condensateur refroidi à l'eau pour dissiper la chaleur et doivent être connectés à une tour de refroidissement ou à une autre source d'eau pour le refroidissement.Le refroidisseur à rouleaux refroidi à l'air utilise un ventilateur pour souffler à travers les nageoires sur la surface du condenseur pour éliminer la chaleur et obtenir la dissipation de la chaleur.
Les refroidisseurs à rouleaux refroidis à l'air présentent plusieurs avantages par rapport aux refroidisseurs à eau traditionnels: premièrement, il n'est pas nécessaire de les connecter à une source d'eau externe, ce qui rend leur installation plus pratique.DeuxièmementEn effet, comme il n'y a pas d'équipement supplémentaire tel que des pompes à eau et des tours de refroidissement, le système est plus simple et prend moins de place.les refroidisseurs à rouleaux refroidis à l'air ont généralement un rapport d'efficacité énergétique élevé et peuvent fournir des effets de refroidissement stables;.
Caractéristiques du produit:
Un refroidisseur à rouleaux refroidi à l'air est un refroidisseur qui utilise la technologie du condensateur refroidi à l'air et du compresseur à rouleaux. Voici quelques caractéristiques communes:
1. Haute efficacité et économie d'énergie: le refroidisseur à rouleaux refroidi à l'air utilise un compresseur à rouleaux efficace pour fournir un rapport d'efficacité énergétique élevé et réaliser un fonctionnement économe en énergie.Ils ont généralement une consommation d'énergie plus faible et un meilleur refroidissement, réduisant la consommation d'énergie et les coûts d'exploitation.
2. Conception compacte: ce type de refroidisseur a généralement une conception structurelle compacte et occupe relativement peu d'espace, ce qui le rend approprié pour les endroits avec un espace d'installation limité.Leur compacité les rend plus souples et pratiques dans les applications commerciales et industrielles.
3. Refroidissement rapide: Le condenseur refroidi à l'air peut dissiper rapidement la chaleur à travers les ventilateurs et les dissipateurs de chaleur, offrant un effet de refroidissement rapide et efficace.Cela rend le refroidisseur à rouleaux refroidi à l'air fonctionne bien dans les scénarios où un refroidissement rapide est nécessaire, par exemple dans des environnements à haute température ou dans des applications nécessitant un refroidissement rapide.
4Installation simplifiée: les refroidisseurs à rouleaux refroidis par air sont relativement simples à installer, car ils ne nécessitent pas de raccordement à une source d'eau externe ou à une tour de refroidissement.Cela réduit la complexité de la disposition des tuyaux et de la configuration du système d'eau pendant l'installation, ce qui permet d'économiser du temps et des coûts de main d'œuvre.
5. Contrôle automatisé: de nombreux refroidisseurs à rouleaux refroidis à l'air sont équipés de systèmes de contrôle automatisés avancés, qui peuvent obtenir un contrôle précis de la température et un fonctionnement intelligent.Ces systèmes de contrôle ont généralement des fonctions de surveillance et de régulation pour assurer un fonctionnement stable et des performances optimales de l'équipement..
6. Large adaptabilité: les refroidisseurs à rouleaux refroidis à l'air sont adaptés à divers scénarios d'application de réfrigération et de climatisation, y compris les bâtiments commerciaux, les bureaux, les hôtels, les établissements médicaux,usines industrielles, etc. Ils peuvent répondre à des besoins de réfrigération de différentes tailles et besoins, et ont une bonne adaptabilité et flexibilité.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à rouleaux refroidi à l'air peut être divisé en deux parties principales: cycle de réfrigération et cycle de dissipation de chaleur.
Partie du cycle de réfrigération:
1Compression: le noyau du cycle de réfrigération est le compresseur à rouleaux. Le compresseur aspire le gaz réfrigérant à basse température et à basse pression,et augmente ensuite sa pression et sa température par rotation et compression.
2Condensation: le gaz réfrigérant comprimé à haute température et haute pression pénètre dans le condensateur refroidi par air.provoquant la dissipation de la chaleur et le refroidissement du gaz réfrigérantLorsque le gaz réfrigérant est refroidi, il se transforme en liquide à haute pression.
3Expansion: le réfrigérant liquide à haute pression pénètre dans l'évaporateur par la vanne d'expansion (dispositif d'accélération).Il se développe rapidement., réduisant ainsi la température et la pression.
Partie du cycle de dissipation de chaleur:
1Evaporation: le réfrigérant à basse température et à basse pression expansé pénètre dans l'évaporateur.En contactant l'eau ou l'air à refroidir, il absorbe la chaleur et refroidit l'eau ou l'air.
2Apport d'eau froide: l'eau refroidie dans l'évaporateur est envoyée à l'équipement ou au système qui doit être refroidi pour absorber la chaleur et réduire la température.
3Cycle de refroidissement: l'eau froide est transportée vers l'équipement ou le système à refroidir par la pompe de circulation et circule pour refroidir, formant un cycle en boucle fermée.
Pendant tout le processus, le réfrigérant complète le cycle de compression, de condensation, d'expansion et d'évaporation sous l'action du compresseur, absorbant et libérant de la chaleur,obtenant ainsi l'effet réfrigérant de l'eau froideLe condensateur refroidi à l'air élimine la chaleur par un ventilateur pour que le réfrigérant puisse continuer à refroidir et à circuler pendant le cycle.
| 1 Compresseur |
5 Évaporateur |
9 Capteur de température |
13 Valve de dérivation |
| 2 Condensateur |
6 Valve à bille |
10 réservoir d'eau |
14 Régulateur basse tension |
| 3 Sécheuse à filtre |
7 Commutateur antifreeze |
11 Manomètre de pression de la pompe à eau |
15 Régulateur haute tension |
| 4 Vanne de dilatation |
8 Commutateur flottant |
12 Pompes à eau |
16 Valve de dégagement de pression |
Paramètres techniques:
| Modèle |
RX-1HP |
RX- 2 ch |
RX-3HP |
RX-4HP |
R X-5HP |
RX-6HP |
RX-8HP |
RX-10HP |
| Capacité de refroidissement |
Le taux de charge est le suivant: |
3.1 |
6.2 |
9.3 |
12.4 |
15.5 |
18.6 |
24.8 |
31 |
| Kcal/h |
2,700 |
5,400 |
8,100 |
10,800 |
13,500 |
16,200 |
21,600 |
27,000 |
| Plage de température |
5°C-35°C ((En dessous de 0°C peut être personnalisé) |
| Énergie électrique |
Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. |
| Puissance totale |
KW |
1.21 |
2.03 |
2.84 |
3.7 |
4.5 |
5.7 |
7.33 |
8.83 |
| Compresseur |
Le type |
|
Type de rouleau ou de piston hermétique |
| Le pouvoir |
KW |
0.75 |
1.50 |
2.25 |
3.00 |
3.75 |
4.50 |
6.00 |
7.50 |
| Pompes de circulation |
Le pouvoir |
KW |
0.375 |
0.375 |
0.375 |
0.375 |
0.75 |
0.75 |
0.75 |
1.5 |
| La tête |
- Je vous en prie |
22 |
22 |
22 |
22 |
23 |
23 |
23 |
21.5 |
| Réfrigérant |
Le type |
|
R22/R407c/R134a/R410a |
| Méthode de contrôle |
|
Valve de détection de température, de régulation de la pression extérieure |
| volume de remplissage |
Poids de la pâte |
0.50 |
1.00 |
1.50 |
2.00 |
2.50 |
3.00 |
4.00 |
5.00 |
| Évaporateur |
Débit |
M3/h |
0.82 |
0.98 |
1.45 |
1.88 |
2.42 |
2.92 |
3.75 |
4.85 |
| capacité en eau |
m3 |
0.028 |
0.04 |
0.05 |
0.05 |
0.065 |
0.065 |
0.13 |
0.18 |
| Diamètre |
pouces |
Une demi-pouce. |
3/4" |
1 pouce |
1 à 2 pouces |
1 à 2 pouces |
| Condensateur |
Le type |
Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées |
| Ventilateur |
Le type |
Flux axial |
| le volume de l'air |
M3/h |
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
8000 |
10000 |
| Dispositif de protection |
Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. |
| Taille de la machine |
L |
mm |
680 |
800 |
1040 |
1140 |
1140 |
1200 |
1400 |
1400 |
| W |
mm |
420 |
480 |
555 |
620 |
620 |
650 |
725 |
725 |
| H est |
mm |
720 |
850 |
1060 |
1200 |
1200 |
1160 |
1450 |
1450 |
| Poids unitaire |
Poids de la pâte |
60 |
90 |
130 |
140 |
170 |
210 |
270 |
350 |
| Modèle |
RX-12HP |
RX-15HP |
RX-20HP |
RX-25HP |
RX-30HP |
RX-40HP |
RX-50HP |
RX-60HP |
| Capacité de refroidissement |
Le taux de charge est le suivant: |
37.2 |
46.5 |
65 |
77.5 |
93 |
124 |
155 |
186 |
| Kcal/h |
29,059 |
37,965 |
50,805 |
61,683 |
74,992 |
97,675 |
116,521 |
156,249 |
| Plage de température |
5°C-35°C ((En dessous de 0°C peut être personnalisé) |
| Énergie électrique |
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. |
| Puissance totale |
KW |
11.4 |
13.62 |
19.8 |
22.75 |
28.3 |
39.2 |
46.75 |
56.1 |
| Compresseur |
Le type |
|
Type de rouleau ou de piston hermétique |
| Le pouvoir |
KW |
9 |
11.25 |
15 |
18.75 |
22.5 |
30 |
37.5 |
45 |
| Pompes de circulation |
Le pouvoir |
KW |
1.5 |
1.5 |
2.2 |
2.2 |
4 |
4 |
4 |
5.5 |
| La tête |
- Je vous en prie |
21.5 |
21.5 |
22 |
22 |
25 |
25 |
25 |
26 |
| Réfrigérant |
Le type |
|
R22/R407c/R134a/R410a |
| Méthode de contrôle |
|
Valve de détection de température, de régulation de la pression extérieure |
| volume de remplissage |
Poids de la pâte |
7.2 |
9.1 |
12.2 |
15.3 |
18.6 |
24.5 |
30.6 |
36.8 |
| Évaporateur |
Débit |
M3/h |
5.81 |
7.6 |
10.16 |
12.34 |
15.2 |
19.53 |
23.3 |
30.52 |
| capacité en eau |
M3/h |
0.18 |
0.21 |
0.28 |
0.32 |
0.32 |
0.61 |
0.66 |
0.72 |
| Diamètre |
pouces |
1.5 " |
2 " |
2.5 " |
3 pouces |
| Condensateur |
Le type |
|
Des ensembles de cuivre efficaces en nageoires d'aluminium ondulées |
| Ventilateur |
Le type |
|
Flux axial |
| le volume de l'air |
M3/h |
12000 |
15000 |
20000 |
25000 |
30000 |
40000 |
50000 |
60000 |
| Dispositif de protection |
Commutateur haute et basse pression, protection contre le gel, prise/vanne de sécurité fusible, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. |
| Taille de la machine |
L |
mm |
1400 |
1750 |
2000 |
2000 |
2200 |
2000 |
2000 |
2400 |
| W |
mm |
725 |
750 |
900 |
900 |
900 |
1800 |
1800 |
1800 |
| H est |
mm |
1450 |
1500 |
1770 |
1770 |
1770 |
2200 |
2300 |
2300 |
| Poids unitaire |
Poids de la pâte |
370 |
480 |
590 |
590 |
880 |
1000 |
1280 |
1420 |
Industrie des applications:
Les petits refroidisseurs à air sont adaptés à de nombreuses industries et applications différentes, notamment, mais sans s'y limiter:
1L'industrie électronique: les petits refroidisseurs à air peuvent fournir de la réfrigération pour les produits de haute technologie tels que les semi-conducteurs, les optiques, leset composants électroniques pour assurer le fonctionnement normal de l'équipement.
2Industrie pharmaceutique: les petits refroidisseurs à air peuvent fournir un effet de refroidissement stable pour le maillon du processus de production pharmaceutique qui nécessite un contrôle de la température,assurer la qualité et la sécurité des produits pharmaceutiques.
3L'industrie alimentaire: les petits refroidisseurs à air peuvent fournir de la réfrigération pour les liaisons qui nécessitent un contrôle de la température pendant la transformation des aliments,stockage et transport pour assurer la qualité et la sécurité des aliments.
4L'industrie du plastique: les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons à température réglée dans le moulage par injection, le moulage par soufflage, le moulage par extrusion, etc.pour assurer la qualité des produits et l'efficacité de la production.
5Industrie chimique:les petits refroidisseurs à air peuvent fournir une réfrigération pour les maillons qui ont besoin d'un contrôle de température dans le processus de production chimique afin d'assurer la qualité et la sécurité des produits chimiques;.
En général, les petits refroidisseurs à air sont adaptés à diverses occasions nécessitant une réfrigération et fournissent des solutions de réfrigération efficaces, stables et fiables pour différentes industries.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Comment l'évaporateur d'un réfrigérateur à rouleaux refroidi par air absorbe-t-il la chaleur par contact avec l'eau ou l'air?
Le procédé de l'évaporateur d'un refroidisseur à rouleaux refroidi à air absorbant la chaleur par contact avec l'eau ou l'air peut être effectué de deux manières:
1.Méthode de refroidissement par eau:
Dans le refroidissement à l'eau, l'intérieur de l'évaporateur contient généralement un ensemble de tubes ou de tubes à nageoires qui absorbent la chaleur en faisant circuler de l'eau froide.L'eau est transportée du système d'eau froide vers les tuyaux de l'évaporateur par une pompe de circulationLe réfrigérant circule à l'intérieur de l'évaporateur sur les surfaces extérieures de ces tubes, tandis que l'eau froide circule à l'intérieur des tubes.En raison de la basse température et de la basse pression du réfrigérant, il absorbe la chaleur de la surface extérieure du tuyau d'eau froide, abaisse la température de l'eau froide et enlève la chaleur.pendant que le réfrigérant continue le cycle d'évaporation et d'absorption de chaleur.
2.Méthode de refroidissement par air:
Dans le mode de refroidissement par air, la surface du tuyau à l'intérieur de l'évaporateur est exposée à l'air extérieur.Par contact avec l'air extérieurDans ce cas, le réfrigérant peut continuer le cycle d'évaporation et d'absorption de chaleur.
Qu'il s'agisse de refroidissement par eau ou par air, l'évaporateur tire parti de la capacité du réfrigérant à absorber la chaleur pendant le processus d'évaporation.il absorbe la chaleur de l'eau ou de l'air pour obtenir un effet de refroidissementLa méthode spécifique utilisée dépend des besoins de l'application et des exigences du projet.
