Description du produit:

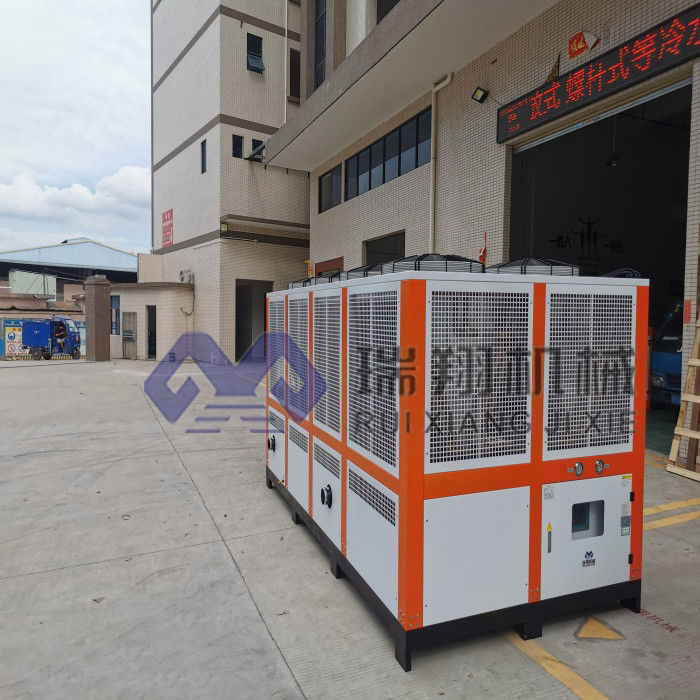

Le refroidisseur à vis refroidi à l'air est un type d'équipement de réfrigération industrielle et de climatisation commerciale, principalement composé d'un évaporateur, d'un compresseur, d'un condenseur et d'une vanne de dilatation et d'autres composants.Il utilise un compresseur à vis pour compresser le réfrigérant à basse température et à basse pression en un gaz à haute température et à haute pression, puis libère de la chaleur vers l'extérieur à travers le condensateur,et enfin réduit la température et la pression du réfrigérant à travers la vanne de dilatation pour retourner à l'évaporateur pour le recyclage.
Au cours de son fonctionnement, le refroidisseur à vis refroidi par air absorbe la chaleur de l'air extérieur, refroidit l'eau de refroidissement et la fait circuler dans la pièce, de manière à réduire la température intérieure.Son efficacité de refroidissement est fortement affectée par des facteurs tels que la température et l'humidité extérieures, de sorte que son effet peut être limité dans des environnements à haute température et humidité.
Comparés aux refroidisseurs à eau, les refroidisseurs à vis refroidis par air ne nécessitent pas de système d'eau de refroidissement supplémentaire, ils sont donc plus simples et plus rentables.car il utilise l'air extérieur pour le refroidissement, il peut être problématique dans les zones à forte pollution atmosphérique ou où la qualité de l'air intérieur doit être maintenue.
Caractéristiques de production:
Les caractéristiques du refroidisseur à vis refroidi par air comprennent:
1Aucun système d'eau de refroidissement supplémentaire: comparativement aux refroidisseurs à eau, les refroidisseurs à vis à air ne nécessitent pas de systèmes d'eau de refroidissement supplémentaires, ils sont donc plus simples et moins coûteux.
2Large gamme d'applications: les refroidisseurs à vis refroidis par air conviennent à différents types de bâtiments et lieux, tels que des immeubles de bureaux commerciaux, des hôtels, des hôpitaux, des écoles, etc.
3Efficacité de refroidissement élevée: le refroidisseur à vis refroidi à l'air utilise un compresseur à vis, qui présente les avantages d'une efficacité de refroidissement élevée, d'un faible bruit et d'un faible coût d'entretien.
4Installation facile: l'installation du refroidisseur à vis refroidi par air est relativement simple et ne nécessite pas d'équipement supplémentaire tel que des tuyaux d'eau et des pompes à eau.
5.Haute fiabilité: le refroidisseur à vis refroidi à l'air est conçu et fabriqué avec une grande précision, et présente une bonne stabilité et fiabilité.
6.Forte adaptabilité: le refroidisseur à vis refroidi par air a une forte adaptabilité et peut s'adapter à différentes conditions environnementales et à des changements de charge.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi par air est le suivant:
Processus de compression: le réfrigérant est comprimé dans un gaz à haute température et haute pression dans le compresseur à vis, puis pénètre dans le condensateur.
Processus de condensation: le gaz à haute température et à haute pression est refroidi dans le condensateur pour devenir un liquide à haute pression et libère en même temps de la chaleur,qui se dissipe dans l'air extérieur par les ventilateurs et les radiateurs.
Processus d'expansion: Après que le liquide à haute pression ait été décompressé par la vanne d'expansion, il devient un liquide à basse température et à basse pression, puis entre dans l'évaporateur.
Processus d'évaporation: le liquide à basse température et à basse pression s'évapore dans l'évaporateur, absorbe la chaleur dans la pièce, refroidit l'eau de refroidissement dans la pièce et la fait circuler dans la pièce,atteignant ainsi l'objectif de réduction de la température intérieure.
Paramètres techniques:
| Modèle |
RX-30A |
RX-40A |
RX-50A |
RX-60A |
RX-70A |
RX-80A |
RX-90A |
RX-100A |
RX-110A |
| Capacité de refroidissement |
Le taux de charge est le suivant: |
94.8 |
126.4 |
158.0 |
189.6 |
221.2 |
252.8 |
284.4 |
316.0 |
347.6 |
| Kcal/h |
84,000 |
112,000 |
140,000 |
168,000 |
196,000 |
224,000 |
252,000 |
280,000 |
308,000 |
| Plage de température |
5°C~35°C ((En dessous de 0°C peut être personnalisé) |
| Énergie électrique |
Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage. |
| Puissance totale |
KW |
24.8 |
33.7 |
41.5 |
45.2 |
57.4 |
62 |
69 |
72.5 |
83.6 |
| Courant courant |
Une |
41 |
56.5 |
69.6 |
75.9 |
96.5 |
86.7 |
116.2 |
122 |
111.3 |
| Eau réfrigérée |
M3/h |
15 |
19.6 |
24.2 |
29 |
35 |
40 |
45 |
50.2 |
53.8 |
| le compresseur |
type |
Type de vis semi-hermétique |
| |
Méthode de démarrage |
Y-△ |
| |
ajustement de la capacité |
0,25,50,75,100 |
| |
puissance d'entrée |
KW |
23.3 |
30.7 |
38.5 |
42.2 |
51.4 |
56 |
63 |
66.3 |
73 |
| Huile congelée |
type |
Le code HBR-A01 est utilisé. |
| |
volume de remplissage |
L |
7 |
7 |
8 |
12 |
16 |
16 |
16 |
16 |
18 |
| réfrigérant |
type |
R-22/R407C |
| |
méthode de contrôle |
Valve de détection de température, de régulation de la pression extérieure |
| Évaporateur |
volume de remplissage |
Poids total de l'eau |
16 |
22 |
27 |
32 |
36 |
42 |
46 |
52 |
56 |
| |
type |
coquille et tube |
| condensateur |
Diamètre |
mm |
DN65 |
DN80 |
DN80 |
DN80 |
DN80 |
DN100 |
DN100 |
DN100 |
DN 125 |
| |
type |
Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit |
| |
Volume de l'air de refroidissement |
M3/h |
28000 |
36000 |
45000 |
5500 |
63000 |
74000 |
83000 |
92000 |
102000 |
| dispositif de protection |
Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. |
| Les dimensions |
L |
mm |
2200 |
2300 |
2500 |
2800 |
2800 |
2910 |
3100 |
3150 |
3150 |
| |
W |
mm |
1100 |
1100 |
1200 |
1200 |
1800 |
2050 |
2050 |
2050 |
2050 |
| |
H est |
mm |
1820 |
2030 |
2030 |
2030 |
2100 |
2100 |
2100 |
2100 |
2100 |
| le poids |
Poids total de l'eau |
920 |
1120 |
1350 |
1560 |
1780 |
1920 |
2230 |
2450 |
2720 |
Industrie des applications:
Les refroidisseurs ont une variété d'applications dans les machines de conservation, notamment les aspects suivants:
1- refroidissement par réservoir: dans les machines de conservation, il peut être nécessaire de refroidir le réservoir pour assurer que le produit dans le réservoir maintient une température appropriée. The chiller can reduce the temperature of the tank by providing a cooling water circulation system to flow the cooling water through the surface or internal cooling pipes of the tank to ensure product quality and freshness preservation.
2. refroidissement de l'eau en bouteille: si la machine à conserver est utilisée dans la chaîne de production d'eau en bouteille, le refroidisseur peut être utilisé pour refroidir l'eau en bouteille.le refroidisseur fournit un système de circulation d'eau de refroidissement, qui fait passer l'eau de refroidissement à l'eau embouteillée par les conduites de refroidissement ou de refroidissement.
3- refroidissement mécanique: les machines à conserver génèrent une certaine quantité de chaleur pendant leur fonctionnement, en particulier certains équipements à haute vitesse. Chillers can be used to provide a cooling system that circulates cooling water to mechanical parts through coolers or cooling pipes to maintain the normal operating temperature of the machine and avoid equipment failure caused by overheating.
4Système de contrôle de refroidissement: Les machines à conserver sont généralement équipées d'un système de contrôle, tel qu'un contrôleur PLC ou un panneau de commande électronique.Ces systèmes de commande génèrent une certaine quantité de chaleur pendant le fonctionnement et nécessitent un refroidissement pour qu'ils fonctionnent correctementLe refroidisseur peut fournir un système de circulation d'eau de refroidissement pour le système de commande,et transférer l'eau de refroidissement au radiateur ou au dispositif de refroidissement du système de commande pour assurer la stabilité et la fiabilité du système de commande.
En bref, les refroidisseurs dans les machines de conservation sont principalement utilisés pour refroidir les réservoirs, les bouteilles d'eau, les pièces mécaniques et les systèmes de contrôle, afin d'assurer la qualité des produits,fonctionnement normal et stabilité des équipementsLa méthode d'application et la configuration spécifiques varient selon le type et les exigences de la machine de conserve.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs sont emballés et expédiés dans des boîtes en contreplaqué standard. Tous les composants sont fixés et protégés par un film, puis l'unité est placée sur une palette pour un transport facile.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Quelles sont les différentes manières de configurer le refroidisseur de la machine à conserver?
Dans les machines à conserver, la configuration du refroidisseur peut être différente selon les besoins spécifiques et les caractéristiques de l'équipement mécanique.Voici quelques méthodes de configuration courantes:
1. refroidissement direct: dans la configuration de refroidissement direct, le refroidisseur transfère directement l'eau de refroidissement vers les pièces ou produits qui doivent être refroidis par le refroidisseur ou les tuyaux de refroidissement.Cette configuration convient aux situations où un refroidissement rapide est nécessaire., tels que le refroidissement direct des réservoirs, de l'eau embouteillée ou d'autres produits.
2. refroidissement indirect: dans la configuration de refroidissement indirect, le refroidisseur passe l'eau de refroidissement à un échangeur de chaleur intermédiaire ou à un refroidisseur par le système de circulation de refroidissement,et transfère ensuite le milieu de refroidissement vers les pièces qui doivent être refroidies dans la machine ou le produit de conserveCela permet d'obtenir un meilleur contrôle et une meilleure régulation de la température de refroidissement, ce qui convient aux situations où les exigences en matière de température sont plus strictes.
3. Tour de refroidissement: Une tour de refroidissement est une autre configuration de refroidissement commune.le refroidisseur transfère la chaleur à l'air dans l'atmosphère par la tour de refroidissement pour obtenir l'effet de refroidissementLes tours de refroidissement sont souvent utilisées pour manipuler de grandes quantités de chaleur, comme dans les lignes de conservation à grande vitesse, où les tours de refroidissement peuvent fournir une capacité de refroidissement supplémentaire pour maintenir l'équipement en marche.
4. Combinaison de plusieurs refroidisseurs: Pour les lignes de production de conserve à grande échelle ou les situations nécessitant une capacité de refroidissement plus élevée, plusieurs refroidisseurs peuvent être combinés.Plusieurs refroidisseurs peuvent être configurés en parallèle ou en série pour offrir une plus grande capacité de refroidissement et une plus grande flexibilitéCette méthode de configuration peut être étendue et ajustée en fonction des besoins réels pour répondre aux différentes exigences de production.
Il convient de noter que la méthode de configuration spécifique du refroidisseur doit être évaluée et choisie en fonction du type de machines de conservation, des exigences du procédé et des besoins de refroidissement.Lors de la configuration d'un refroidisseur, il est recommandé d'en discuter en détail avec le fabricant de l'équipement ou un ingénieur professionnel afin d'assurer le meilleur effet de refroidissement et les meilleures performances du système.
