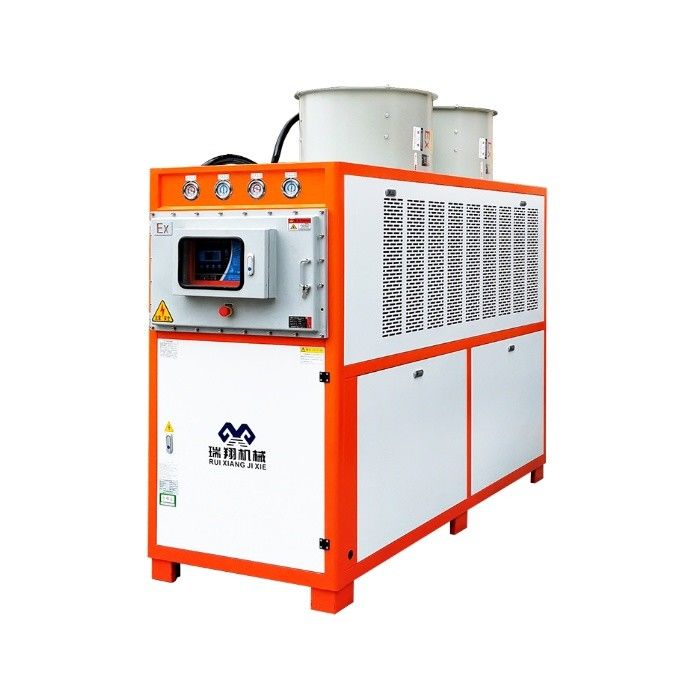

Chiller à vis refroidi à l'air CPP Production de films Emballage Ligne de production Refroidissement
Description du produit:
Le refroidisseur à vis refroidi à l'air est un type d'équipement de réfrigération industrielle et de climatisation commerciale, principalement composé d'un évaporateur, d'un compresseur, d'un condenseur et d'une vanne de dilatation et d'autres composants.Il utilise un compresseur à vis pour compresser le réfrigérant à basse température et à basse pression dans un gaz à haute température et à haute pression, puis libère de la chaleur vers l'extérieur à travers le condensateur,et enfin réduit la température et la pression du réfrigérant à travers la vanne de dilatation pour retourner à l'évaporateur pour le recyclage.
Au cours de son fonctionnement, le refroidisseur à vis refroidi par air absorbe la chaleur de l'air extérieur, refroidit l'eau de refroidissement et la fait circuler dans la pièce, de manière à réduire la température intérieure.Son efficacité de refroidissement est fortement affectée par des facteurs tels que la température et l'humidité extérieures, de sorte que son effet peut être limité dans des environnements à haute température et humidité.
Comparés aux refroidisseurs à eau, les refroidisseurs à vis refroidis par air ne nécessitent pas de système d'eau de refroidissement supplémentaire, ils sont donc plus simples et plus rentables.car il utilise l'air extérieur pour le refroidissement, il peut être problématique dans les zones à forte pollution atmosphérique ou où la qualité de l'air intérieur doit être maintenue.
Caractéristiques de production:
Le refroidisseur à double vis refroidissant par air est un équipement de réfrigération qui utilise le refroidissement par air pour dissiper la chaleur.Il combine les avantages de la technologie de refroidissement par air et des compresseurs à double vis, est efficace, fiable et économe en énergie.
Voici quelques caractéristiques et principes de fonctionnement des refroidisseurs à double vis refroidis par air:
1. réfrigération efficace: les refroidisseurs à double vis refroidis à l'air utilisent des compresseurs à double vis et ont une capacité de réfrigération efficace.le réfrigérant est comprimé en gaz à haute pression et à haute température, puis la chaleur est dissipée à travers le condenseur pour convertir le réfrigérant en liquide à haute pression.
2. dissipation de chaleur refroidie par air: par rapport à la méthode traditionnelle de refroidissement à l'eau, les refroidisseurs à double vis refroidis par air utilisent le refroidissement par air pour dissiper la chaleur.Il utilise un ventilateur pour souffler de l'air à travers le condenseur pour transférer la chaleur du réfrigérant à haute température à l'air environnantCette méthode de dissipation de chaleur ne nécessite pas d'eau de refroidissement ou de tours de refroidissement supplémentaires, ce qui simplifie le processus d'installation et de fonctionnement.
3Options de capacité multiples: les refroidisseurs à double vis refroidis par air offrent une variété d'options de capacité pour des applications de différentes tailles et besoins.Ils peuvent répondre aux besoins de refroidissement de divers endroits, des petits bâtiments commerciaux aux usines industrielles.
4Stable et fiable: le refroidisseur à double vis refroidi par air a des caractéristiques de fonctionnement stables et fiables et peut fournir des effets de refroidissement stables dans différentes conditions de charge.La conception de son compresseur à deux vis et de son système de dissipation de chaleur refroidi à l'air le rendent très adaptable et capable de faire face aux exigences de différents environnements et conditions de travail.
5Économie d'énergie et protection de l'environnement: le refroidisseur à double vis refroidi par air adopte une technologie de réfrigération avancée et des mesures d'économie d'énergie.d'un taux d'efficacité énergétique élevé et d'un effet d'économie d'énergieIls sont généralement équipés de systèmes de commande avancés, qui peuvent être ajustés et optimisés de manière intelligente en fonction des besoins réels, réduisant ainsi la consommation d'énergie et les coûts d'exploitation.
Les refroidisseurs à double vis refroidis à l'air sont largement utilisés dans les domaines de la climatisation et du refroidissement industriel.dissipation de chaleur par refroidissement par air et économie d'énergie et protection de l'environnement, offrant aux utilisateurs des solutions de refroidissement fiables et présentant des avantages importants en matière d'efficacité énergétique et de protection de l'environnement.
Principe de fonctionnement:
Le principe de fonctionnement du refroidisseur à vis refroidi par air est le suivant:
Processus de compression: le réfrigérant est comprimé dans un gaz à haute température et haute pression dans le compresseur à vis, puis pénètre dans le condensateur.
Processus de condensation: le gaz à haute température et à haute pression est refroidi dans le condensateur pour devenir un liquide à haute pression et libère en même temps de la chaleur,qui se dissipe dans l'air extérieur par les ventilateurs et les radiateurs.
Processus d'expansion: Après que le liquide à haute pression ait été décompressé par la vanne d'expansion, il devient un liquide à basse température et à basse pression, puis entre dans l'évaporateur.
Processus d'évaporation: le liquide à basse température et à basse pression s'évapore dans l'évaporateur, absorbe la chaleur dans la pièce, refroidit l'eau de refroidissement dans la pièce et la fait circuler dans la pièce,atteignant ainsi l'objectif de réduction de la température intérieure.
Paramètres techniques:
| Modèle |
RX-30A |
RX-40A |
RX-50A |
RX-60A |
RX-70A |
RX-80A |
RX-90A |
RX-100A |
RX-110A |
| Capacité de refroidissement |
Le taux de charge est le suivant: |
94.8 |
126.4 |
158.0 |
189.6 |
221.2 |
252.8 |
284.4 |
316.0 |
347.6 |
| Kcal/h |
84,000 |
112,000 |
140,000 |
168,000 |
196,000 |
224,000 |
252,000 |
280,000 |
308,000 |
| Plage de température |
5°C~35°C ((En dessous de 0°C peut être personnalisé) |
| Énergie électrique |
Le système de freinage doit être équipé d'un dispositif de freinage de freinage. |
| Puissance totale |
KW |
24.8 |
33.7 |
41.5 |
45.2 |
57.4 |
62 |
69 |
72.5 |
83.6 |
| Courant courant |
Une |
41 |
56.5 |
69.6 |
75.9 |
96.5 |
86.7 |
116.2 |
122 |
111.3 |
| Eau réfrigérée |
M3/h |
15 |
19.6 |
24.2 |
29 |
35 |
40 |
45 |
50.2 |
53.8 |
| le compresseur |
type |
Type de vis semi-hermétique |
| |
Méthode de démarrage |
Y-△ |
| |
ajustement de la capacité |
0,25,50,75,100 |
| |
puissance d'entrée |
KW |
23.3 |
30.7 |
38.5 |
42.2 |
51.4 |
56 |
63 |
66.3 |
73 |
| Huile congelée |
type |
Le code HBR-A01 est utilisé. |
| |
volume de remplissage |
L |
7 |
7 |
8 |
12 |
16 |
16 |
16 |
16 |
18 |
| réfrigérant |
type |
R-22/R407C |
| |
méthode de contrôle |
Valve de détection de température, de régulation de la pression extérieure |
| Évaporateur |
volume de remplissage |
Poids total de l'eau |
16 |
22 |
27 |
32 |
36 |
42 |
46 |
52 |
56 |
| |
type |
coquille et tube |
| condensateur |
Diamètre |
mm |
DN65 |
DN80 |
DN80 |
DN80 |
DN80 |
DN100 |
DN100 |
DN100 |
DN 125 |
| |
type |
Type de nageoire d'aluminium à manche en cuivre à haut rendement + ventilateur de rotor externe à faible bruit |
| |
Volume de l'air de refroidissement |
M3/h |
28000 |
36000 |
45000 |
5500 |
63000 |
74000 |
83000 |
92000 |
102000 |
| dispositif de protection |
Commutateur haute et basse tension, protection contre le gel, prise soluble, soupape de sécurité, dispositif de protection contre la surcharge, protecteur contre la surchauffe de la bobine, commutateur automatique de protection contre la température, etc. |
| Les dimensions |
L |
mm |
2200 |
2300 |
2500 |
2800 |
2800 |
2910 |
3100 |
3150 |
3150 |
| |
W |
mm |
1100 |
1100 |
1200 |
1200 |
1800 |
2050 |
2050 |
2050 |
2050 |
| |
H est |
mm |
1820 |
2030 |
2030 |
2030 |
2100 |
2100 |
2100 |
2100 |
2100 |
| le poids |
Poids total de l'eau |
920 |
1120 |
1350 |
1560 |
1780 |
1920 |
2230 |
2450 |
2720 |
Industrie des applications:
Les refroidisseurs sont largement utilisés dans l'industrie de la production cinématographique.Voici les principales applications des refroidisseurs dans l'industrie de la production de films:
1Extrudeuse de refroidissement: au cours du processus d'extrusion de la production de film, l'extrudeuse extrude le matériau fondu en une forme de film à travers la tête de l'extrudeuse.L'extrudeuse génère généralement beaucoup de chaleur et doit être refroidie par de l'eau de refroidissement pour maintenir une température de travail appropriéeLe refroidisseur réduit la température en fournissant une circulation d'eau de refroidissement à travers l'extrudeuse pour assurer la stabilité du processus d'extrusion et la qualité du film.
2. Rouleau de refroidissement: pendant le processus de revêtement et de calandrage du film, le rouleau de refroidissement est utilisé pour refroidir et solidifier rapidement le matériau du film.Le refroidisseur fournit de l'eau de refroidissement pour réduire la température du rouleau de refroidissement, assurant le refroidissement et la solidification rapides du matériau de film pour obtenir la qualité et les performances de surface idéales.
3. Tour de refroidissement: la tour de refroidissement est utilisée en combinaison avec le refroidisseur pour gérer la température de l'eau de refroidissement.la tour de refroidissement utilise le principe du refroidissement par évaporation pour réduire la température de l'eau de refroidissement en pulvérisant de l'eau chaude dans l'airLe refroidisseur fait circuler l'eau de refroidissement dans la tour de refroidissement pour la refroidir, puis la renvoie à l'équipement qui a besoin d'être refroidi pendant le processus de production du film.
4Contrôle de la température: diverses étapes du processus de production de film, telles que l'extrusion, le revêtement, le séchage, etc., nécessitent un contrôle précis de la température.Le refroidisseur régule la température dans l'équipement et le processus en fournissant de l'eau de refroidissement ou du liquide de refroidissement pour assurer la qualité de production et la stabilité du matériau de film.
5Contrôle de l'environnement: la production de films nécessite des conditions spécifiques de température ambiante et d'humidité. The chiller is used in conjunction with the air conditioning system to provide constant temperature and humidity control for the production area to meet the temperature and environmental requirements during the film production process.
En utilisant le refroidisseur dans ces scénarios d'application spécifiques dans le processus de production de film, un contrôle précis de la température, le refroidissement et le durcissement des matériaux de film,et la mise en place d'un environnement de production appropriéCes applications contribuent à améliorer l'efficacité de la production, à optimiser la qualité du produit et à répondre aux exigences en matière de température et d'environnement pendant le processus de production du film.
Fabrication automobile Ingénierie chimique Industrie électronique Industrie électroplatée
Industrie du moulage par injection Industrie pharmaceutique Industrie des emballages en plastique Industrie de l'impression
Upport et services:
L'assistance technique et le service des refroidisseurs à air comprennent:
1. Assistance à la clientèle 24h/24 et 7j/7
2Installation et maintenance de la téléguidance
3. Diagnostic et dépannage à distance
4- Conseils et conseils par téléphone/email
5. Documentation et manuels conviviaux
6. Mises à jour et mises à niveau logicielles
7Prix de coût des pièces détachées et des consommables
Emballage et expédition
Les refroidisseurs à air sont emballés et expédiés dans des boîtes en contreplaqué standard.Et appuyez l'étiquette de marque d'expédition sur la boîte en bois pour assurer la livraison correcte.
Méthode de maintenance:
Les refroidisseurs à vis refroidis à l'air sont un type courant d'équipement de réfrigération. Pour assurer leur fonctionnement normal et prolonger leur durée de vie, une maintenance régulière est nécessaire.Voici quelques éléments de maintenance courants pour les refroidisseurs à vis à air::
1- Nettoyer le condensateur: le condensateur est l'un des composants clés du refroidisseur à vis refroidi à l'air.huile et autres saletés sur la surface du condenseur régulièrement pour maintenir une bonne dissipation de chaleurL'air comprimé, une brosse douce ou un agent de nettoyage peuvent être utilisés pour le nettoyage afin de s'assurer que l'effet de dissipation de chaleur du condensateur n'est pas entravé.
2Vérifiez le ventilateur de refroidissement: le ventilateur de refroidissement est responsable de l'envoi d'air dans le refroidisseur pour dissiper la chaleur et refroidir.Vérifiez régulièrement le fonctionnement du ventilateur de refroidissement pour assurer son fonctionnement normal et nettoyez les pales du ventilateur pour maintenir un bon volume d'air et une bonne dissipation de chaleur.
3. Vérifiez le compresseur et le moteur: le compresseur et le moteur sont les composants essentiels du refroidisseur à vis refroidi à l'air.vibration et température. Assurez-vous qu'il n'y a pas de bruit anormal, de surchauffe ou d'autres phénomènes anormaux. S'il y a une anomalie, contactez les techniciens professionnels à temps pour la réparation et le débogage.
4. Vérifiez la pression du réfrigérant: vérifiez régulièrement la pression du réfrigérant dans le refroidisseur pour s'assurer que la pression est dans la plage normale.vous devrez peut-être ajouter ou décharger le réfrigérant, et vérifier si le système a des fuites.
5. Nettoyer le système d'eau: Le système d'eau du refroidisseur à vis comprend la pompe à eau, le réservoir d'eau, la tour de refroidissement, etc. Nettoyer le système d'eau régulièrement pour éviter l'accumulation et le blocage des impuretés.En même temps, vérifiez que la pompe à eau fonctionne correctement.
6. Registrez les journaux: enregistrez régulièrement les données de fonctionnement du refroidisseur à vis refroidi à l'air, y compris la température, la pression, la consommation d'énergie, etc.Ces données peuvent être utilisées pour juger des performances et de l'état de fonctionnement de l'équipement., et fournir une référence pour la maintenance et le dépannage ultérieurs.
En plus des questions d'entretien ci-dessus, vous devez également suivre les instructions spécifiques du manuel d'entretien fourni par le fabricant.L'entretien préventif régulier et les inspections professionnelles régulières sont également des mesures importantes pour maintenir le fonctionnement normal du refroidisseur et prolonger sa durée de vie.. Si vous rencontrez des défauts ou des anomalies, vous devez contacter des techniciens professionnels à temps pour la réparation et l'entretien.
